Походное зарядное устройство для телефонов

11 марта 2012 - Сергей М !!!

К мобильным телефонам, а точнее к постоянному наличию телефонной связи, большинство из нас настолько привыкли, что без нее чувствуют себя очень дискомфортно, даже в случае, если эта связь в какой-то промежуток времени не нужна вовсе.

 Хорошо, если в таких ситуациях в распоряжении "пострадавшего" постоянно имеется, например, бортовая сеть автомобиля. Тогда можно воспользоваться автомобильным зарядным устройством, которые сегодня в изобилии имеются на прилавках соответствующих магазинов.

 Но что же делать, если необходимо подзарядить батарею мобильного телефона в иных условиях, например, на охоте или рыбалке, где нет привычных и при этом доступных источников энергии, подходящих для питания телефона? К счастью, сегодня уже имеются устройства, способные выручить нас и в таких экстремальных ситуациях. Думаю, не трудно догадаться, что именно об одном из таких устройств, поставляемых в Россию под маркой Neodrive, и пойдет речь в данном материале.

 Как видно на приведенной выше (в анонсе) фотографии, упаковка рассматриваемого зарядного устройства не представляет собой ничего выдающегося или оригинального. Перед нами самый обычный блистер с вложенным в него куском картона, дизайн лицевой стороны которого мне даже не хочется оценивать. Впрочем, конечному пользователю, как мне кажется, этот дизайн будет совершенно безразличен, ибо для нормальной работы устройства упаковка не требуется.

 Потребоваться может разве что информация, напечатанная на обратной стороне вложенного в блистер картона, но к ней я еще вернусь, а пока продолжим осмотр комплекта. Так вот, помимо картона, в блистер так же упаковано следующее:

1. Динамо-машина с ручным приводом
2. Удлинительный кабель
3. Пять переходников для питания наиболее популярных моделей телефонов

 Вот такой комплект получает пользователь, приобретая рассматриваемое зарядное устройство (кстати, оно многофункционально). Достаточен ли он? На первый взгляд, да. Однако, хорошенько поразмыслив и оценив условия, для которых предназначено данное устройство, можно придти к выводу, что для наибольшего комфорта пользователя комплект мог бы быть несколько богаче. Чего же в нем не хватает? На мой взгляд, одной весьма существенной детали, но о том, чего именно по моим соображениям не хватает, я сообщу несколько позже, уже после того, как будет детально рассмотрено представленное устройство и его работа.



Динамо-машина …

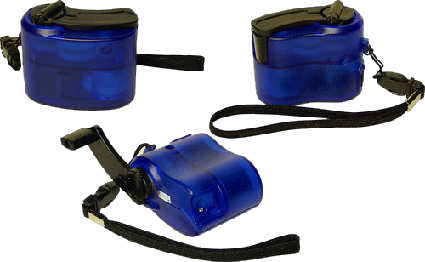

 Итак, перед нами главный компонент рассматриваемого зарядного устройства, - динамо-машина с ручным приводом, то есть, так необходимый в походных условиях источник энергии. Агрегат не велик, так как снабжен складной рукояткой. Его максимальные габариты в сложенном состоянии составляют 58х47х32 мм. Такой немаловажный с точки зрения транспортировки параметр как вес, также незначителен и сопоставим с весом современных мобильных телефонов (около 85 грамм).

 Корпус устройства имеет изогнутую форму со скругленными торцами. По всей видимости, это сделано для того, чтобы во время эксплуатации он удобно располагался в руке пользователя. Материал, из которого изготовлен этот корпус, представляет собой синий полупрозрачный дымчатый пластик, а складная рукоятка выполнена из черного пластика. Помимо рукоятки на корпусе агрегата обнаруживается также разъем для подключения удлинительного кабеля, входящего в комплект рассматриваемого зарядного устройства, светодиод красного свечения, и прикрепляемый ремешок на запястье, который может оказаться действительно полезным в походных условиях. Вот только ремешок этот, на мой взгляд, несколько маловат (длина окружности - 214 мм).




 Внутренности динамо-машины можно видеть на представленной выше фотографии. Впрочем, при хорошем освещении они также частично видны и через полупрозрачный корпус устройства. Основным компонентом здесь является генератор, вал которого соединен с черной рукояткой устройства посредством зубчатой передачи.

 Помимо генератора и шестерней зубчатой передачи, под корпусом также скрывается небольшая печатная плата, на которой смонтирована хоть и несколько примитивная, но вполне работоспособная электрическая схема стабилизатора напряжения. В общем, конструкция достаточно надежна для эксплуатации в полевых условиях.

 Теоретически ее единственным слабым местом является зубчатая передача. Так что, при эксплуатации динамо-машины я рекомендую не слишком усердствовать при вращении рукоятки. В противном случае пластиковые шестерни зубчатой передачи могут попросту выйти из строя.

Кабель и переходники …

 Входящий в комплект зарядного устройства кабель по своей сути является не более чем просто удлинителем (длина 61.5 см). В общем-то, можно обойтись и вовсе без него, просто включив переходник, соответствующий мобильному телефону пользователя, непосредственно в разъем динамо-машины. Однако в этом случае эксплуатировать зарядное устройство может быть не так удобно как при использовании кабеля, так как мобильный телефон и рассматриваемое зарядное устройство будут жестко связаны между собой, и будут представлять как бы единую конструкцию.

 Надежность такой конструкции оставляет желать лучшего, поэтому следует настоятельно рекомендовать пользователям использовать удлинительный кабель, включая его соответственно между динамо-машиной и переходником для мобильного телефона.

 Думаю, что назначение переходников для мобильных телефонов и так всем понятно. Всего в комплекте рассматриваемого зарядного устройства поставляется пять переходников, при помощи которых возможно подключение этого устройства к наиболее популярным сегодня моделям мобильных телефонов. По непонятным причинам, информация о том, к каким именно моделям телефонов подходят эти переходники, на упаковке зарядного устройства отсутствует. Однако эту информацию можно обнаружить на сайте поставщика.

 Так вот, в комплект входят переходники, совместимые со следующими моделями телефонов: Nokia (модели 8210, 8310, 8850, 3310, 3210, 5210, 6210, 6310, 6510, 6610, 7210, 7650, 2100, и другие совместимые с ними), Ericsson (Sony Ericsson) (модели T28, T39, T68, T20, R320, R380, A2618, T610, T630, и другие совместимые с ними), Motorola (модели V998, V3688, V8088, StarTac, T189, cd928, p7689, v2088, L2000, A6188, и другие совместимые с ними), Siemens (модели C25, S25, C35, C45, S45, A35, SL42, SL45, 6688, и другие совместимые с ними), Alcatel (модели OT310, OT511, OT512, OT525, 715, и другие совместимые с ними), Samsung (модели A200, А300, А400, Т100, Т200, N620, и другие совместимые с ними). Как видите, рассматриваемое зарядное устройство оказывается весьма универсальным и подойдет подавляющему большинству пользователей мобильных телефонов, которые могут потенциально в нем нуждаться.

И как оно работает?

 Думаю, что описания отдельных компонентов рассматриваемого зарядного устройства вполне достаточно для того, чтобы понять, что оно из себя представляет. Теперь же можно перейти к описанию практических экспериментов, проведенных над этим устройством и оценить его, так сказать, в действии. Итак, приступим…

 Для приведения зарядного устройства в рабочее состояние и соединения его с мобильным телефоном необходимо выполнить четыре простейших операции. Включить в разъем динамо-машины удлинительный кабель.

 Включить в разъем удлинительного кабеля переходник, подходящий для соединения с мобильным телефоном, батарею которого необходимо подзарядить. Включить переходник в разъем этого мобильного телефона. После этого можно раскрыть складную рукоятку динамо-машины и воспользоваться готовым к работе зарядным устройством.

 Пользоваться им как нельзя просто. Достаточно всего лишь вращать рукоятку динамо-машины с частотой, достаточной для того, чтобы на экране подзаряжаемого мобильного телефона индицировался процесс зарядки батареи. Информация, напечатанная на картоне, вложенном в упаковку зарядного устройства, гласит, что достаточно вращать ручку динамо-машины в течение трех минут с частотой 2-2.5 оборота в секунду.

 После этого, по заявлению производителя, пользователю будет обеспечено от трех до пяти минут мобильной связи. Что же, подключаем готовое к работе зарядное устройство к первому попавшемуся под руку мобильному телефону (им оказался Nokia 8850) и проверяем обещания производителя.

 Следует учесть, что эксперименты проводились с мобильным телефоном, батарея которого была разряжена естественным путем, когда телефон находился в состоянии ожидания вызова. При этом, с момента выключения телефона из-за разряда батареи и до начала проведения экспериментов прошел один час.

 Кстати, еще до начала экспериментов с мобильным телефоном, в целях безопасности было проверено и еще одно заявление производителя. Имеется в виду выходное напряжение динамо-машины. Измерения показали, что напряжение на выходе данного агрегата составляет 6.4 В, без нагрузки! По всей видимости, заявляя о том, что выходное напряжение ограничивается 6-ю Вольтами, производитель имел в виду работу устройства под нагрузкой.

 Итак, вращаем рукоятку динамо-машины и наблюдаем за дисплеем телефона. Так как телефон пролежал целый час, как было указано выше, после выключения из-за разряда батареи, то индикатор процесса зарядки включается не сразу. Вполне естественно, что чем дольше телефон пролежит в выключенном состоянии с разряженной батареей, тем больше придется трудиться пользователю, до того как начнется процесс подзарядки.

 Поэтому я бы рекомендовал, если имеется такая возможность, начинать подзарядку сразу после отключения телефона. Но это просто рекомендация и давайте все же вернемся к работе устройства. А оно действительно работает.

 Что касается требуемой для подзарядки частоты вращения рукоятки динамо-машины, то в случае с мобильным телефоном Nokia 8850 вполне хватило 1.7 оборота в секунду (приблизительно 100 оборотов в минуту). Но для полноценного питания других телефонов может потребоваться и несколько большая частота вращения.

 По мнению же производителя, рукоятку следует вращать с частотой 2-2.5 оборота в секунду (120-150 оборотов в минуту). По всей видимости, это утверждение сделано с "запасом", что, в общем-то, не так уж и плохо. А вот утверждение того же производителя о том, что трех минут такой подзарядки телефона достаточно для трех, или даже пяти минут телефонного разговора, мягко говоря, является не корректным.

 Судите сами, - для телефона данное зарядное устройство является просто источником питания, точно так же, как и его штатный сетевой блок питания или, например, автомобильное зарядное устройство. Если хотите, то можете самостоятельно провести эксперимент, - подключите телефон с разряженной батареей к штатному сетевому адаптеру, дождитесь когда на дисплее телефона появится индикатор процесса подзарядки и затем заряжайте батарею в течении трех минут.

 В случае с испытуемым телефоном, то есть с Nokia 8850, трехминутной подзарядки хватило лишь на то, чтобы телефон смог включиться, найти сеть, и сделать попытку установить соединение. Сделать попытку означает, что телефон сообщал о том, по какому номеру он начинает дозвон, и сразу же выключался, иногда даже не успевая сообщить о полном разряде батареи. Телефоны же с большим энергопотреблением после трехминутной подзарядки могут выключаться почти сразу после включения, еще в процессе поиска сети.

 В общем, все зависит от конкретной модели мобильного телефона, но трех минут вращения рукоятки для нормальной последующей работы телефона явно недостаточно (разве что в качестве часов, да и то не продолжительное время). Однако, это еще не повод для того, чтобы ставить крест на рассматриваемом зарядном устройстве.

 Во-первых, можно не ограничиваться тремя минутами вращения рукоятки динамо-машины, тем самым продлив время подзарядки батареи мобильного телефона. Во-вторых, для тех, у кого нет времени ждать, существует и еще один вариант заставить телефон функционировать при помощи все того же рассматриваемого зарядного устройства.

 Вариант этот не так комфортен как обычный разговор по телефону с заряженной батареей, но в экстренных случаях и он вполне пригоден. Смысл этого варианта заключается в том, что по телефону можно разговаривать прямо во время подзарядки батареи. Безусловно, реализовать это без подручных будет не так легко, ведь при наборе номера, да и при самом разговоре придется одновременно и держать телефон и вращать рукоятку динамо-машины.

 Такую процедуру гораздо удобнее проделывать вдвоем, когда один человек держит мобильный телефон и осуществляет вызов, а другой в это время держит динамо-машину и вращает ее рукоятку. Думаю, большинство будет согласно с тем, что это не очень-то комфортно.

 В довесок к этому, звук, издаваемый динамо-машиной во время работы, также может изрядно мешать во время телефонного разговора. Однако при всех описанных недостатках данный вариант использования зарядного устройства отбрасывать не стоит, ибо как я уже писал, в экстренных ситуациях и он вполне пригоден и чаще всего гораздо лучше, чем просто телефон с разряженной батареей, которым невозможно воспользоваться.

 Следующее, о чем стоит упомянуть, так это о нагрузке на рукоятку динамо-машины во время подзарядки батареи мобильного телефона. Нагрузка эта не равномерна!

 Нетрудно догадаться, что зависит она от нагрузки на динамо-машину. Другими словами от тока, потребляемого мобильным телефоном в различные моменты времени в процессе подзарядки батареи. Ток этот может изменяться в довольно широких пределах, и, следовательно, усилие, требуемое для вращения рукоятки, может изменяться от совсем незначительного, до, скажем так, ощутимого.

 Нет, ничего сверхъестественного от пользователя зарядного устройства, конечно, не потребуется, но упомянуть о таком поведении динамо-машины я думаю, стоило хотя бы для того, что бы пользователи не пугались, думая, что их зарядное устройство неисправно.

 Как бы завершая тему подзарядки батарей мобильных телефонов, считаю должным сообщить, что зарядное устройство предназначено именно для подзарядки этих самых батарей. Не следует пытаться осуществить с его помощью полный цикл зарядки! Главная причина, по которой этого не следует делать, заключается в ресурсе динамо-машины.

 Описывая ее конструкцию, я упоминал, что шестерни зубчатой передачи изготовлены из пластика и, соответственно лишний раз нагружать их работой не следует. Так же, в процессе эксплуатации динамо-машины, не следует прикладывать слишком большие усилия при вращении рукоятки и значительно превышать рекомендованную частоту ее вращения.

 Увеличение частоты вращения рукоятки никоим образом не скажется на процессе подзарядки батарей, но за то может в значительной мере сократить срок службы шестерней зубчатой передачи.

 Описывая комплект рассматриваемого устройства, я вкратце упоминал, что оно многофункционально. В чем же заключается его многофункциональность? А заключается она в том, что помимо функции источника энергии динамо-машина, входящая в комплект устройства может выступать не только в роли источника энергии для подзарядки батареи мобильного телефона, но и автономно в роли обычного фонарика. Именно для этих целей в ее корпусе смонтирован светодиод.

 Пользоваться таким фонариком очень легко. Достаточно просто вращать рукоятку динамо-машины, при этом оставив разъем для подключения удлинительного кабеля свободным. То есть, попросту ничего не подключать к динамо-машине. В этом случае, при вращении рукоятки, светодиод будет светиться, и устройство может выполнять функции фонарика, не требующего для своей работы никаких элементов питания.

 Практические эксперименты показали, что для полного свечения светодиода достаточно вращать рукоятку с частотой около полутора оборотов в секунду (83-90 оборотов в минуту), что полностью соответствует заявлению производителя устройства напечатанному на упаковке. При этом никаких значительных усилий от пользователя не потребуется, - рукоятка вращается очень легко, так как светодиод не представляет собой серьезной нагрузки для динамо-машины.

 Вращение рукоятки рассматриваемого агрегата с большей частотой никаких улучшений не принесет, - светодиод не будет светиться ярче, так как питающее его напряжение контролируется стабилизатором напряжения динамо-машины (аналогично процессу подзарядки батарей мобильных телефонов). Вот вроде бы все просто и ясно, но лично у меня все же остается один вопрос ответа, на который я думаю, не дождусь никогда.

 А не ясно мне, из каких таких соображений разработчики данного устройства решили использовать в качестве источника света светодиод красного свечения? На складах образовались излишки именно этих светодиодов и по этому их и установили в динамо-машину? А может быть это фонарь для походной фото лаборатории? Но почему тогда об этом нигде не упоминается? В любом случае, рассматривая данное зарядное устройство как фонарик, с сожалением приходится констатировать, что эффективность светодиода красного свечения крайне не велика.

 Впрочем, делать из этого трагедию тоже не стоит. Не думаю, что функция фонарика будет часто востребована. Если же она все-таки очень необходима, то можно рекомендовать самостоятельно заменить используемый в устройстве светодиод. Правда, для этого от пользователя потребуются хотя бы элементарные навыки работы с паяльником.

 Еще в самом начале этого материала я задавался вопросом, - чего же не хватает в комплекте рассматриваемого устройства? Вроде бы все, что нужно для подзарядки мобильного телефона в наличии имеется. Есть источник энергии, набор переходников для наиболее популярных моделей мобильных телефонов, и удлинительный кабель делающий более комфортной эксплуатацию устройства, тоже имеется.

 Но, давайте рассуждать следующим образом - хорошо, если в дорогу пользователь отправляется один с одним единственным мобильным телефоном. А если его сопровождает кто-то вроде жены (или мужа, если пользователь не мужского пола)? При этом может понадобиться подзарядка уже двух мобильных телефонов и вовсе не обязательно, что они окажутся от одного производителя.

 Но, в этом случае в дорогу можно взять не один переходник, а два или более (по необходимости). Вроде бы никаких проблем не существует, однако, хочу заметить, что до сих пор зарядное устройство рассматривалось практически только с точки зрения его функционирования. А как же транспортировка? Думаю уже не трудно догадаться, к чему я клоню, говоря о некоторой недостаточности рассматриваемого комплекта.

 Да, динамо-машина не займет много места, да и, как я уже упоминал, весит она не много. Удлинительный кабель и любое необходимое количество переходников тем более не обременят пользователя в путешествии. Но, если "потерять" в дорожной сумке динамо-машину, даже при ее небольших габаритах, достаточно сложно, то вот на самом деле потерять переходники для мобильных телефонов можно. Из-за своих мизерных размеров они могут легко завалиться куда-нибудь, и на их поиски уйдет много времени.

 Так чего же не хватает в комплекте зарядного устройства? Правильно,- какого-нибудь, например тряпочного, мешочка-чехольчика подобного тем, что поставляются вместе с некоторыми моделями миниатюрных мышек для ноутбуков. И ведь вроде бы мелочь, но как полезна и к месту она была бы! Сложив в такой мешочек все компоненты зарядного устройства, пользователю не пришлось бы озадачивать себя никакими поисками, при этом на цену устройства мешочек вряд ли повлиял бы сколько-нибудь значительно. Конечно, можно изготовить его самостоятельно, но было бы намного приятнее, если бы в данном случае об удобстве пользователя позаботился производитель зарядного устройства.

Выводы

 Ну вот, казалось бы не все в рассмотренном зарядном устройстве идеально. Однако, несмотря на это я считаю, что оно вполне удачно и заслуживает того, что бы на него обратили внимание. Конечно, можно найти другие альтернативные решения, выполняющие такие же функции, что и рассмотренное зарядное устройство.

 Но, на сегодняшний день такая альтернатива будет либо значительно дороже, либо более громоздкой и тяжелой, либо потребует для своей работы источники напряжения, которые, как известно, имеют ограниченный запас энергии. Данное же устройство весьма компактно, относительно легкое, и не требует для своей работы ничего, кроме незначительных усилий пользователя.

 Конечно, хотелось бы видеть в его комплекте чехол для транспортировки и возможно даже большее количество переходников для подключения к большему количеству различных моделей мобильных телефонов. Но, даже в том виде, в котором рассмотренное зарядное устройство можно приобрести сегодня оно весьма привлекательно и может оказаться очень полезным. Так что, потенциальным покупателям можно рекомендовать обратить на него внимание.

Автор: Владимир Борзов
