Самоделки

Свою первую платформу, приобрел без педаны . Была попытка изготовить педану самостоятельно. Ну она была не очень удачной. У педаны было масса недостатков. И слабые узлы крепления ног, и при сборке нужно было приложить значительное усилие, что бы задвинуть ее.

Свою вторую платформу приобрел уже с педаной. Genius XPS TX-2. У меня перед глазами во всей красе появилась педана. Теперь можно попробовать изготовить ,еще одну педану для первой платформы. Материал выбрал алюминиевую прямоугольную и квадратную трубу. Правда за ней пришлось ехать в Ярославль. Разметка и подгонка деталей особенных трудностей не вызвала. Педану решил сделать откидную.

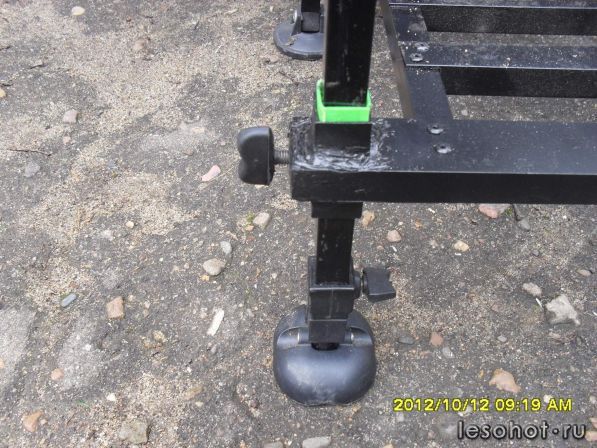

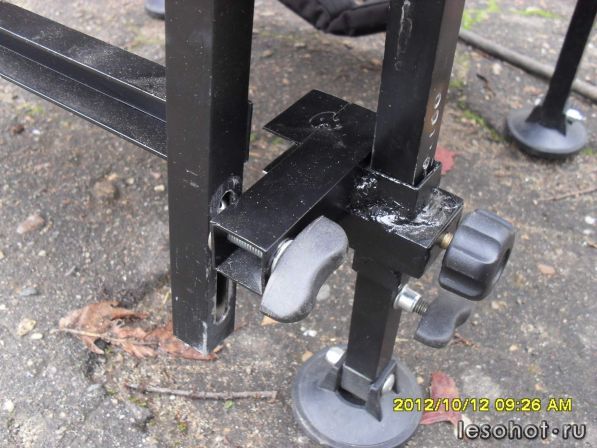

Крепление ног сделал вот в таком виде


Откидной замок скопировал с новой педаны. И при помощи нашего токаря вроде получилась.

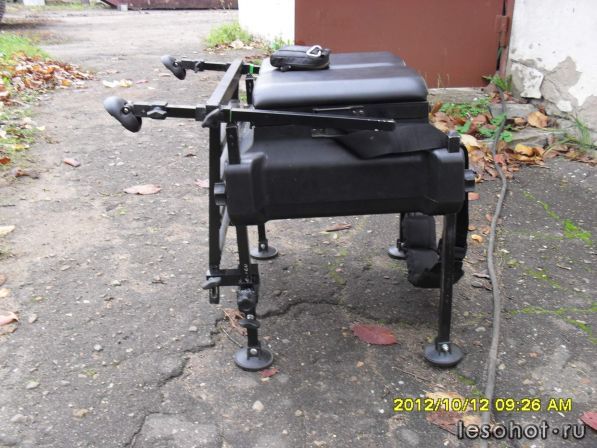

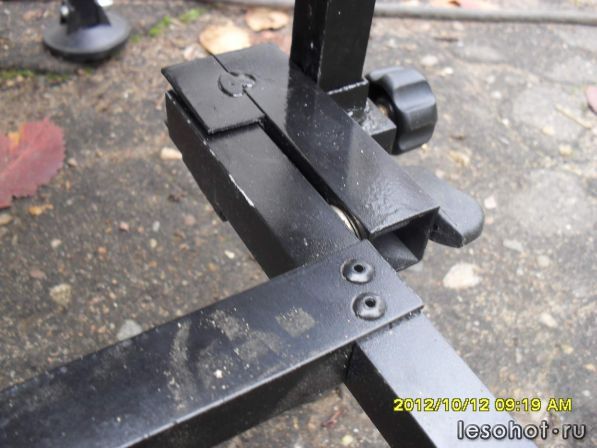

Это замок в рабочем положении. А на следующем фото , в походном.

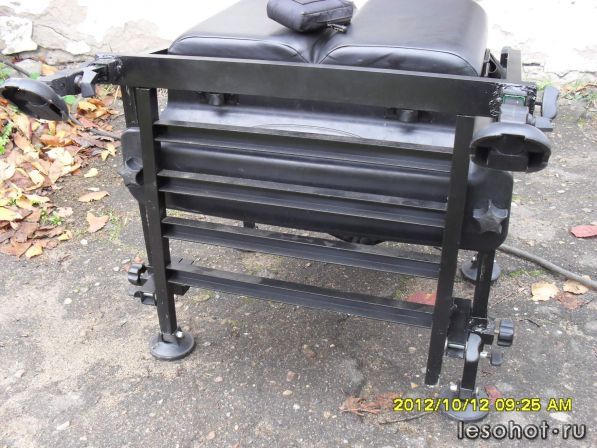

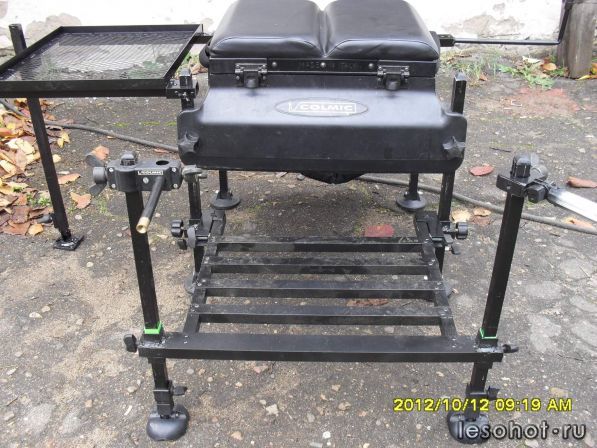

Перекладины педаны подогнал по размеру и посадил на клепки. Сложнее было собрать это все воедино. Т.к. требовалась аргоновая сварка. Но в одном из пунктов шиномонтажа мне согласились помочь и педана была собрана воедино.

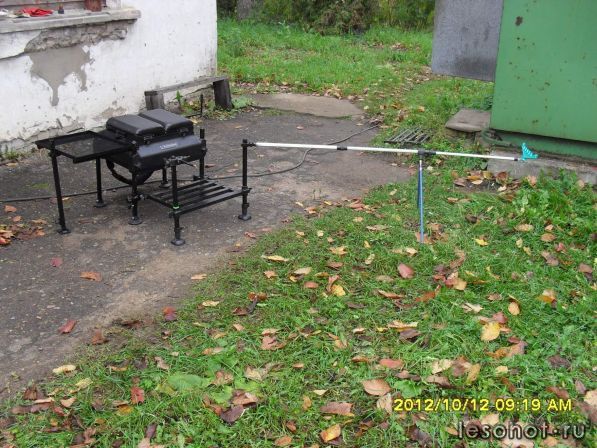

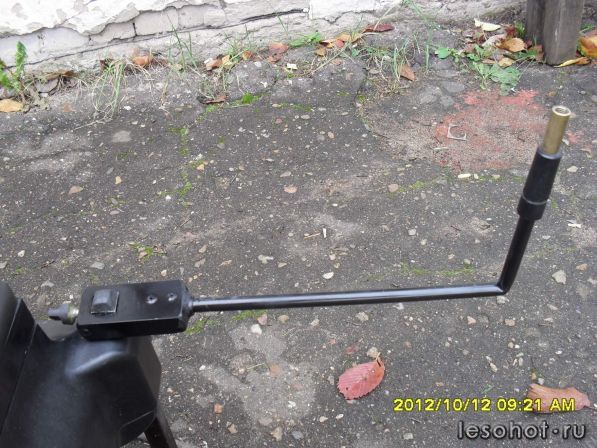

После изготовления педаны потребовался обвес. Он также был изготовлен из алюминиевого профиля. Для основы кочерги взял ручку от подсачека. Пришлось повозится с крепежным узлом. Кочергу сделал с опорой в трех точках.

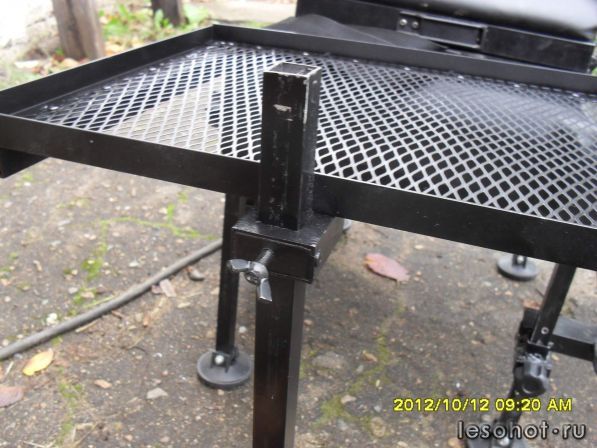

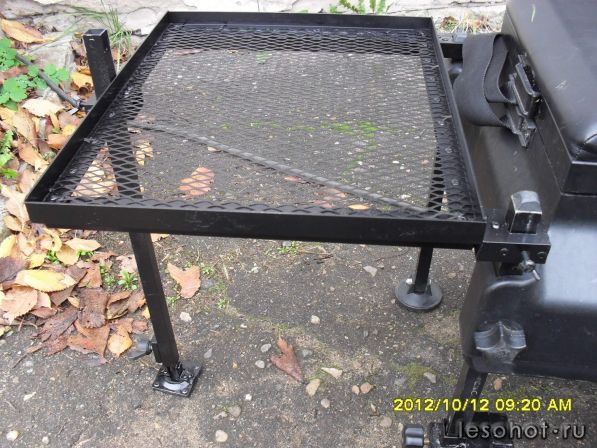

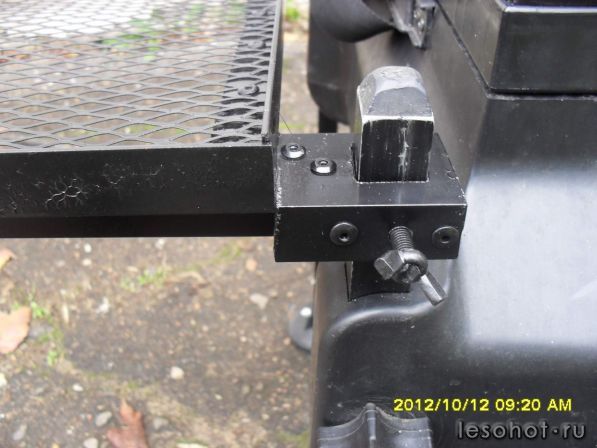

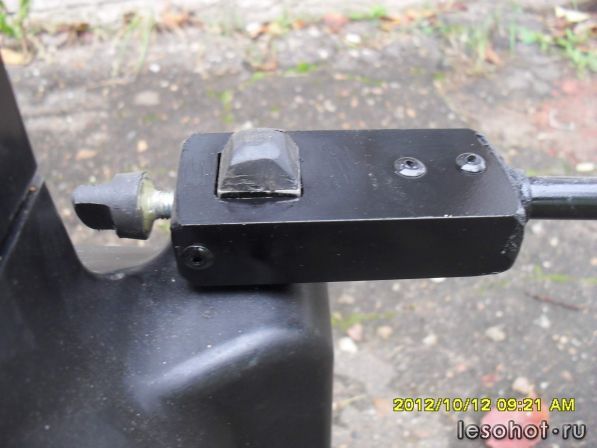

Для столика пошли все те же алюминиевые профиля. А для столешницы взял сетку от камазовского воздуного фильтр. Крепеж на ноги платформы и для опорной ноги вытачивал напильником.

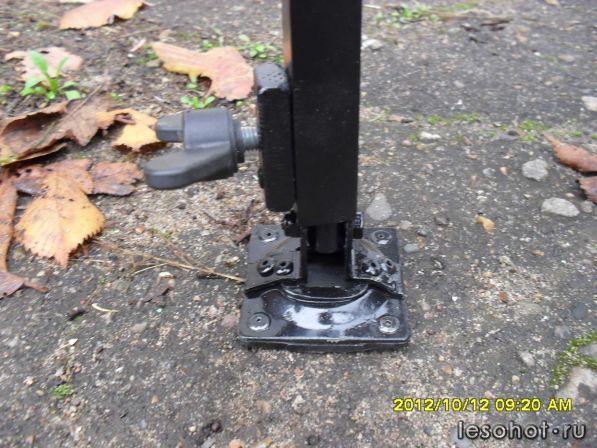

Опорную ногу сделал телескопической, с подвижной подошвой.

Подошву закрепил на ноге алюминиевыми уголками.

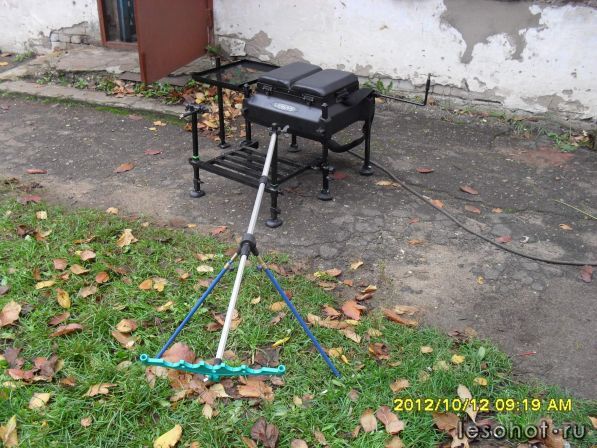

Кочергу для насадочного столика изготовил по тем же технологиям.



Соревнования по фидеру "осень 2012г" | На кубке ЛесОхота
Комментарии (6)
Андрей (KoziNozdri) # 12 октября 2012 в 22:31 0
Золотые руки!!!! thumbup
Раздолбай # 12 октября 2012 в 22:35 0
Реально вещь сотворил !супер,браво! thumbup
IgorYar # 12 октября 2012 в 22:36 0
Володь,сколько это все весит?
Krosh(Владимир) # 12 октября 2012 в 22:41 0
Если полностью снаряженное,то думаю десятку потянет.Точнее не взвешивал.
starshina # 13 октября 2012 в 08:36 0
шедевр! запатентуй и дай дорогу в жизнь, люди будут благодарны
alexXx 76 UGLICH # 13 октября 2012 в 09:03 0
вова у меня есть аргон спросил бы и полуавтомат так что обращайся
