Туристические умывальники - Фляга - умывальник

11 февраля 2014 - Юрий Горшунов

Предназначена для военнослужащих, работников МЧС, геологов, работников леса,исполняющих свои служебные и трудовые обязанности в полевых условиях, а также туристов,альпинистов и др.

 Фляга - умывальник позволяет хранить и переносить питьевую воду, а также, при подвеске на шнуре или установке в специальном кронштейне. вымыть руки,лицо,почистить зубы и побриться. Она состоит из емкости,клапана и подвески. В качестве емкости выбрана солдатская алюминевая фляга Каменск - Уральского (Свердловская обл.) металлургического завода.

Клапан.

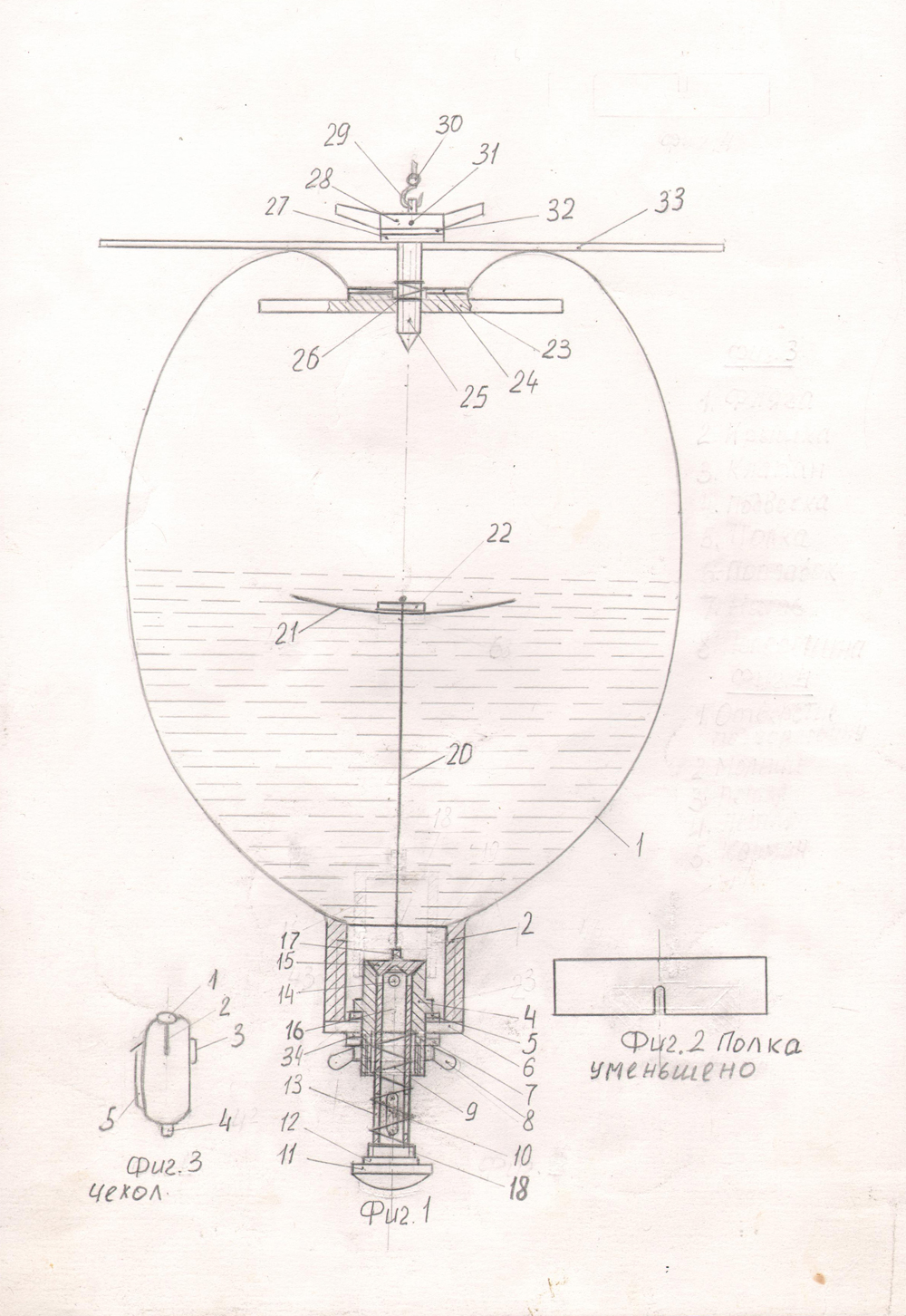

В крышке 3 фляги 1(фиг.1) сделано отверстие, изнутри в него вставлено гнездо 4 для клапана 15 с надетой на него шайбой 5 и прокладкой 6. Гнездо крепится к крышке барашковой гайкой 8 с шайбой7 и прокладкой 34. По оси гнезда 4 просверлено сквозное отверстие для стержня 13 с клапаном15 изготовленными заодно.В верхней части гнезда размещено седло для клапана. Диаметр внутреннего отверстия в нижней части гнезда увеличен под пружину 9,надетую на стержень 13.На нижнем конце гнезда 4 нарезана внутренняя резьба,сопрягаемая с наружной резьбой 18 наконечника 11.По наружной поверхности, в нижней части гнезда, нарезана резьба под барашковую гайку 8. По оси стержня 13 от нижнего конца до клапана просверлен канал 16.В его верхней части под клапаном 15 и в нижней над наконечником 11 просверлены по 4 радиальнорасположенных отверстия 14 и 10,причем, площадь нижних отверстий в 2 раза больше площади верхних.Это сделано для того,чтобы вода из нижних отверстий не изливалась струями мимо ладоней, а стекала потоком в них.Стержень с клапаном вставлены сверху в отверстие гнезда,на стержень надета пружина 9 и навернут наконечник 11 с прокладкой 12.Клапан 15 притерт к седлу. В транспортном положении наконечник поднят в верх до упора в гнездо и завернут в него. В верху на клапане 15 предусмотрен шлиц 17 с горизонтальным отверстием для узла и вертикальным для нити 20. Другой конец нити продет через отверстия в поперечине 21, подложке 22, вырезанных из пластиковой бутылки, и завязан в узел. При протаскивании поперечины через горловину 2 фляги 1 , она легко сминается и проходит через горловину.

Подвеска.


В днище фляги, путем его деформации, сделано гнездо в котором прячется наружная часть винта 25 вместе с барашком 28 , шайбой 32 и прокладкой 27, когда фляга находится в транспортном положении или установлена днищем на плоскости.Барашек напрессован на винт и закреплен на нем штифтом 31.В центре вогнутой поверхности днища просверлено отверстие диаметром 5мм под винт м4.Выступающий за барашек конец винта сделан плоским, в нем просверлено отверстие для крючка 30. Винт, с надетыми на него шайбой 32, прокладкой 27, пружиной 26, вставлен в отверстие фляги и завернут в гайку 23.Длина гайки исключает возможность проворачивания гайки при вращении винта. Пружина 26 приподнимает прокладку при ослабленном винте, обеспечивая доступ воздуха внутрь фляги 23, если она установлена в кронштейне. Для доступа воздуха внутрь фляги, на поверхности прилегающей к фляге сделана канавка 24.Пластиковая полка 33 вырезана из сайдинга и устанавливается на флягу прорезью ( фиг.2 ) под прокладку 27. На фиг. 3 показан чехол для фляги. В верху расположено отверстие 1 под горловину.От него по бокам вшиты застежки 2 (молнии). Со стороны прилегаю- щей к одежде человека расположена петля 3 для ремня,на противоположной стороне пришит карман 5 для туалетных принадлежностей и шнура с крючком В низу пришита петля 4 для удержания чехла при вытаскивании фляги.

Пользование флягой.

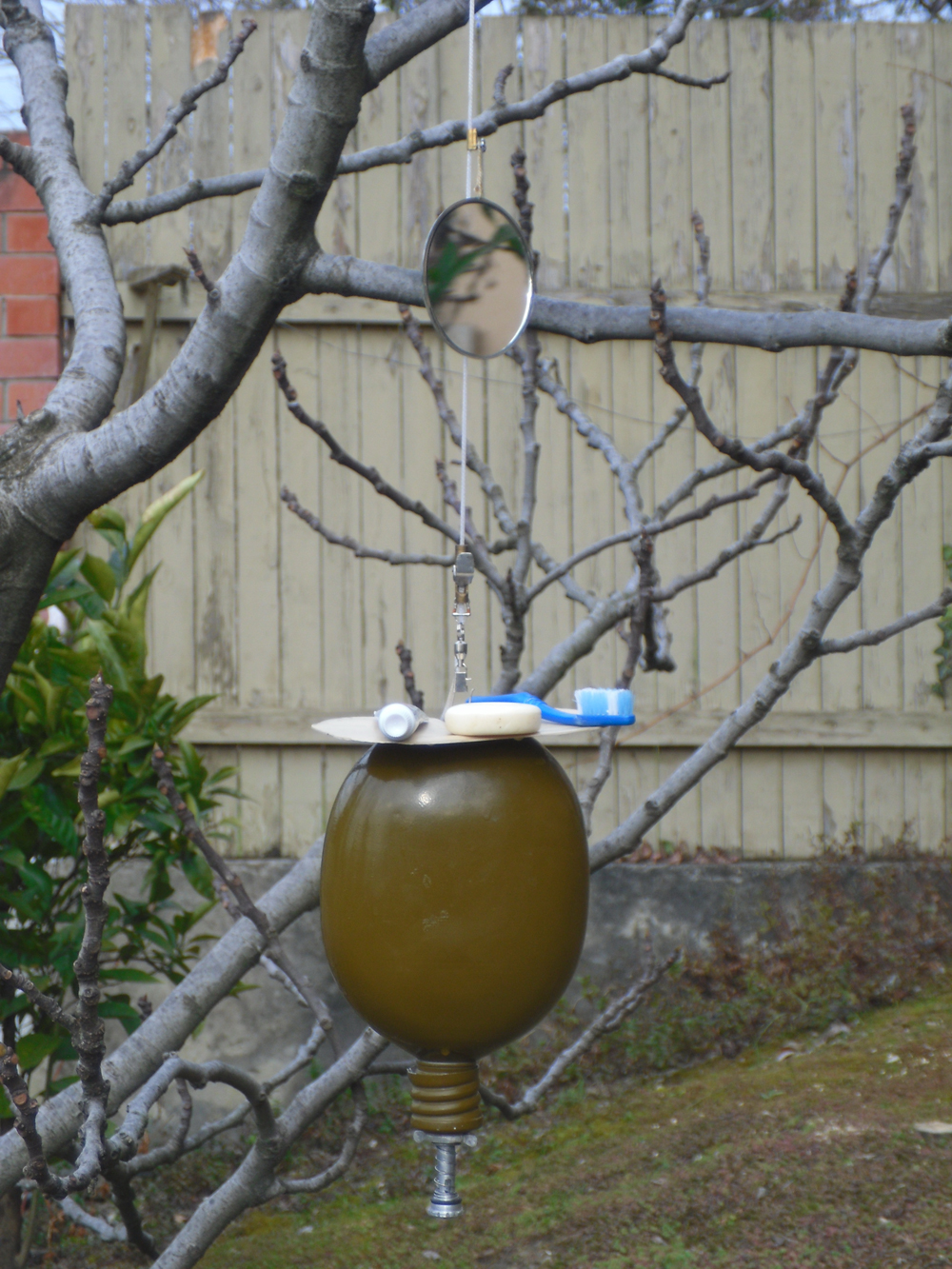

При желании попить из фляги нужно растегнуть молнии 2 (фиг.3) и удерживая чехол пальцами за петлю 4, достать ее из чехла, не снимая его с ремня, скрутить крышку вместе с клапаном и напиться, прижимая пальцами рук крышку кфляге. Для того ,чтобы вымыть руки, лицо,почистить зубы и побриться, надо,не снимая крышку, достать из чехла полку, а из кармана туалетные принадлежности,выкрутить наконечник 11 из гнезда 4,перевернуть флягу в низ крышкой,ослабить винт 25 подвески,вставить полку 33 прорезью (фиг.2) в винт между прокладкой 27 и корпусом фляги, закрутить винт, слегка прижав полку.



Комментарии (2)
ВладиЯр # 25 февраля 2014 в 23:17 0
Гораздо проще и дешевле смастерить такой умывальник из пластиковой полторашки, а ещё лучше-из пятилитровой бутыли.
В данной фляге маловат запас воды чтобы попить, не говоря уже о умывании. Встречал в продаже пластиковые крышки для полторашек с встроенным "соском", как у умывальника...Если купить-будет однозначно лучший вариант.
ХОББИ # 1 марта 2014 в 00:31 0
Кстати у нас универсальные спец-насадки - умывальники на 5 и 1,5 имеются.
